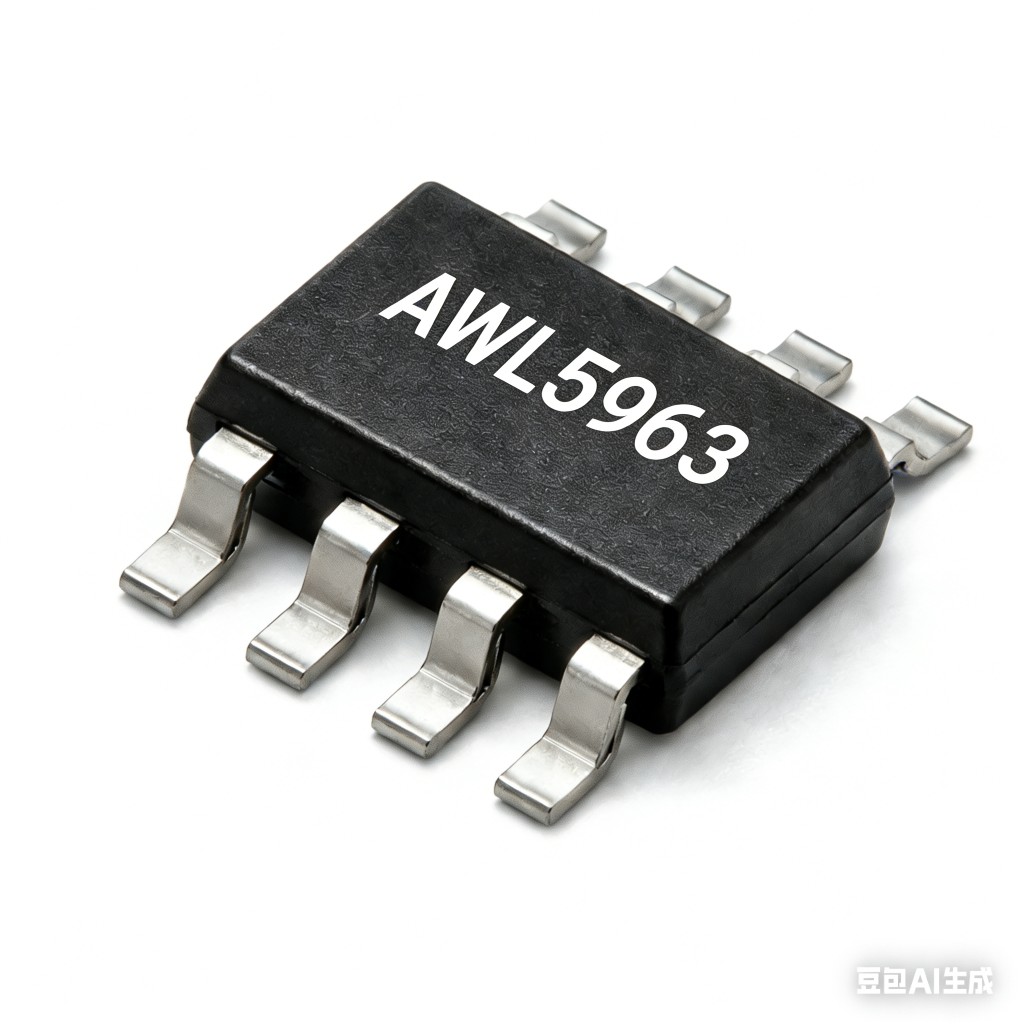

AWL5963AAR-ADJ
1.5A, Wide VIN, Low Noise, Fast Transient Response LDO Regulators
最新价格：
¥40.00
您一共省了
库存 1000 件
商品封装：ESOP8
最小起订量：50 片
注册或登录以查看详细价格
温馨提示：
- 近期每日库存、价格波动较大，如您需大批量采购，请提前与我司销售人员或客服联系。
- 如您有长期大量需求，可以联系我司销售人员或客服改价。谢谢！
其他信息
| 商品封装 | ESOP8 |
|---|---|
| 包装方式 | 编带 |
| 商品目录 | LDO芯片 |
| 功能类型 | 低噪声LDO |
| 输入电压(V) | 2.3~20 |
| 开关频率(KHz) | – |
| 工作温度 | -40℃~+125℃@(TJ) |
| 同步整流 | – |
| 输出通道数 | 1 |
| 拓扑结构 | – |
| 静态电流(Iq) | 1.3uA |
| 开关管(内置/外置) | – |
| 输出类型 | 可调 |
| 输出电流(A) | 1.5 |
| 最小包装(pcs) | 4000 |
点击下面链接进入规格书查看页面
AWL5963 20V/1.5A 超低噪声高稳定性 LDO 稳压器
AWL5963 是一款专为工业仪器、医疗设备、射频敏感供电等场景优化的宽压超低噪声 LDO 稳压器，支持 2.3V~20V 超宽输入电压范围，可提供 1.5A 连续输出电流，兼具低压降、低静态功耗、超快瞬态响应特性，同时集成完善的全链路保护机制，兼容多封装设计，外围电路极简，是高灵敏度、宽压供电场景的理想电源解决方案。
核心核心优势
🔹 超低噪声，适配射频敏感应用
输出噪声低至15μVRMS（10Hz~100kHz），优异的电源纹波抑制能力（PSRR@1kHz 达 60dB），有效降低电源噪声对射频、模拟信号的干扰，完美适配医疗检测、无线通信、高精度仪器等对供电噪声要求严苛的场景。
🔹 宽压低压降，供电适配性极强
支持2.3V~20V 超宽输入电压，兼容锂电池、工业 12V 等多种供电方案；1.5A 满负载下压降仅 320mV（典型值），低压差设计大幅提升供电效率，减少功率损耗，适配电池供电设备的低功耗需求。
🔹 双输出模式，灵活适配多场景
提供 ** 固定电压（1.8V/2.5V/3.3V）和可调电压（1.21V~20V）** 两种版本，可调版本通过外部电阻精准设定输出电压，无需复杂电路设计，满足不同设备的多轨供电需求。
🔹 超快瞬态响应，稳压精度优异
采用优化的电流模式控制架构，实现卓越的负载 / 线性瞬态响应，负载调整率最大仅 25mV、线性调整率最大仅 7mV，全温（-40℃~+125℃）全负载下输出电压稳定，适配负载动态变化大的应用场景。
🔹 低功耗设计，延长续航时间
典型工作静态电流仅 1mA，关断模式下电流 **<1μA**，极大降低待机功耗，有效延长电池供电设备的工作续航，适配便携式仪器、手持终端等移动设备。
🔹 极简外围，高集成易应用
输出仅需10μF 低 ESR 电容即可保证稳定工作，无需额外补偿器件，外围电路极简，大幅简化 PCB 布局，降低设计难度和硬件成本；同时支持小体积封装，适配高密度板级设计。
🔹 全链路保护，工业级高可靠性
内置反向电池保护、反向电流保护、限流保护、热过载保护四重防护，输出限流典型值 1.8A，结温 155℃触发热关断并带 15℃迟滞，所有保护均为自恢复模式，有效防止器件因过流、过热、电源接反等故障损坏，满足工业级高可靠性要求；ESD 防护达 HBM±4000V/CDM±2000V，抗干扰能力优异。
关键电气特性
| 特性参数 | 规格值（典型 / 最大） | 测试条件 |
|---|---|---|
| 输入电压范围 | 2.3V ~ 20V | - |
| 最大输出电流 | 1.5A（连续） | - |
| 满负载压降 | 320mV（典型）/540mV（最大） | IOUT=1.5A |
| 输出噪声（10Hz~100kHz） | 15μVRMS | VOUT=1.21V、IOUT=1.5A |
| 工作静态电流 | 1mA（典型） | - |
| 关断电流 | <1μA | VSHDN=0V |
| 输出电压精度 | ±3%（固定版本） | TJ=25℃ |
| 负载调整率 | 3mV~25mV | ΔIOUT=1mA~1.5A |
| 输出稳定最小电容 | 10μF | 低 ESR 陶瓷电容 |
| 工作结温范围 | -40℃ ~ +125℃ | 工业级宽温 |
兼容封装
提供三种主流封装，适配不同空间和散热需求，全系列无铅设计，符合环保标准：
- SOP8L：小体积贴片，适配高密度板级设计
- TO263-5：大散热焊盘，散热效率优异，适配高功率应用
- SOT223-3：超小型封装，适配便携式、微型设备
典型应用场景
✅ 工业仪器 / 高精度检测设备
✅ 医疗健康设备 / 生命体征监测仪
✅ 射频模块 / 无线通信设备 / 敏感模拟电路供电
✅ 开关电源后级精密稳压
✅ 电池供电便携式设备 / 手持终端
✅ 工业控制板 / PLC 多轨供电
✅ 汽车电子 / 车载低功耗设备
产品核心价值
AWL5963 凭借超宽压、超低噪声、低压降、高稳定性的核心特性，结合极简的外围设计和工业级的可靠性保护，完美解决了宽压供电场景下的噪声干扰、效率损耗、稳压精度等痛点，无需复杂的电源调试，大幅缩短产品开发周期，是工业、医疗、射频、便携式设备等领域的高性价比电源选择。
