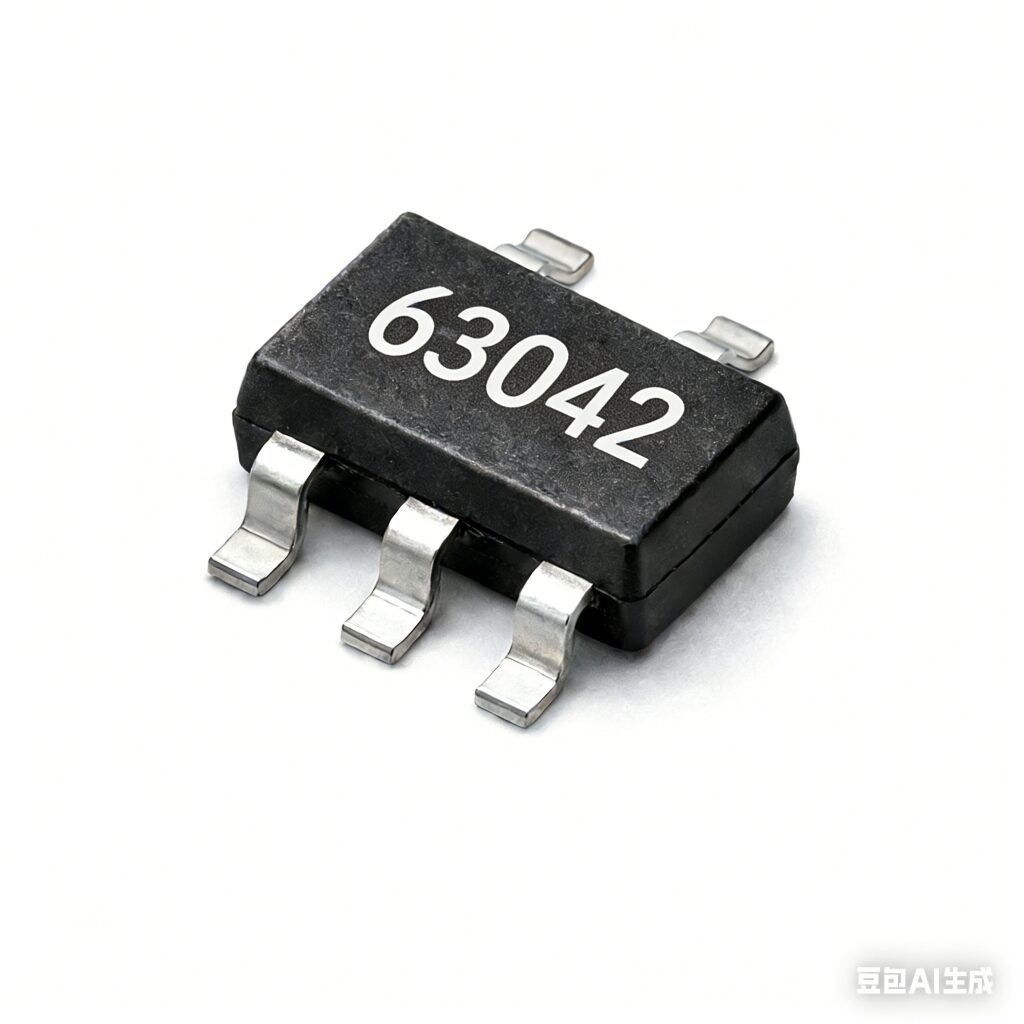

LGS63042B5
60V 升压、降压型、升降压型 LED 恒流驱动器
最新价格:
¥0.59
¥0.50 - ¥0.59
您一共省了
库存 6000 件
商品封装:SOT23-5
最小起订量:3000 片
注册或登录以查看详细价格
温馨提示:
- 近期每日库存、价格波动较大,如您需大批量采购,请提前与我司销售人员或客服联系。
- 如您有长期大量需求,可以联系我司销售人员或客服改价。谢谢!
其他信息
| 重量 | 0.09 克 |
|---|---|
| 商品封装 | SOT23-5 |
| 包装方式 | 编带 |
| 商品毛重(克) | 0.09 |
| 商品目录 | LED驱动 |
| 功能类型 | 升降压型 |
| 工作电压(V) | 3~60 |
| 输出电压(V) | – |
| 开关频率(KHz) | 1200 |
| 工作温度 | -40℃~+125℃@(TJ) |
| 同步整流 | 否 |
| 输出通道数 | 1 |
| 拓扑结构 | 升降压式 |
| 调光精度 | 3% |
| 开关管(内置/外置) | 内置 |
| 输出类型 | PMW调光 |
| 峰值输出电流(A) | 1.5 |
| 最小包装(pcs) | 3000 |
点击下面链接进入规格书查看页面
棱晶半导体 LGS6304X 60V 多拓扑 LED 恒流驱动器
LGS6304X 是棱晶半导体推出的宽压多拓扑 LED 恒流驱动芯片,含 LGS63040(模拟调光)、LGS63042(数字 PWM 调光)两个型号,支持 3.0V~60V 超宽输入 / 输出电压,可实现降压、升压、升降压三种工作模式,集成 60V/350mΩ 低侧 MOS 管,峰值输入电流 2A,最大恒流输出 800mA 且精度 ±3%。器件提供 SOT23-5 超小封装与 ESOP8 散热增强封装,内置 SKIP 轻载模式、完善多重保护,支持高精度模拟 / 高频 PWM 调光,全端口 ±2000V HBM ESD 防护,工作结温 - 40℃~+125℃,适配输入电压多变的智能调光 LED 灯、宽范围 LED 灯驱等场景,单芯片适配多种电压匹配需求,大幅简化电路设计。
一、核心产品特性
1. 多拓扑兼容,超宽压适配
- 工作模式:支持降压(VIN>LED 电压)、升压(VIN<LED 电压)、升降压(VIN 任意) 三种模式,单芯片适配输入与 LED 灯串的任意电压匹配场景;
- 宽压范围:输入 / 输出均覆盖3.0V~60V,兼容单节电池到高压电源轨,无需额外浪涌抑制组件,适配电压多变的供电环境;
- 恒流输出:输出电流由外部采样电阻精准设定,典型精度 ±3%,最大输出 800mA,满足中小功率 LED 驱动需求,采样基准压差典型值 0.2V。
2. 双调光版本,调光性能优异
芯片分两个型号,均通过 EN 引脚实现调光,EN 引脚不可悬空,非调光状态需从 VIN 分压使电压保持 1.2V~6V:
- LGS63040(模拟调光):支持 0.6V~1.2V 直流电压调光,同时兼容 100Hz~1KHz PWM 调光,输出电流随输入电压线性变化,操作灵活;
- LGS63042(数字 PWM 调光):支持 100Hz~100KHz 高频 PWM 调光,100Hz 时调光比高达 25000:1,高频下无屏闪、不改变 LED 色度,还可避开电容压电效应啸叫频率,推荐调光频率 10KHz。
3. 双封装可选,集成度高且功耗低
- 封装选择:SOT23-5(超小尺寸,无 OVP 引脚,节省 PCB 空间)、ESOP8(带底部散热焊盘,含 OVP 过压保护引脚,散热能力更强,适配升压 / 升降压及大电流工况);
- 高度集成:内置 350mΩ 低侧功率 MOS 管、内部环路补偿、软启动电路,无需外部补偿元件,外围仅需搭配电感、肖特基二极管、电容及采样电阻;
- 低耗优化:内置SKIP 轻载跳脉冲模式,轻负载时减少开关次数,降低开关损耗,提升轻载效率;静态工作电流 180μA,关机电流仅 10μA,待机功耗低。
4. 高频高效,动态响应出色
- 开关频率:1.2MHz 固定(典型值,范围 1.05~1.35MHz),减小外围电感、电容尺寸,降低 EMI 辐射,软启动阶段开关频率降至 1/4;
- 转换效率:宽电压与负载范围内保持高效率,降压模式下大电流工况仍有优异的效率表现;
- 瞬态响应:采用电流模式控制,环路补偿简单,拥有出色的负载和线路瞬态响应,软启动避免上电电流过冲。
5. 完善多重保护,高可靠抗干扰
全端口具备 **±2000V HBM/±500V CDM ESD 防护 **,内置多重硬件保护,ESOP8 封装专属 OVP 保护,全方位保障芯片与 LED 安全:
- 2.4ms 软启动:上电时电流匀速上升,开关频率降至 1/4,防止输入电源欠阻尼过冲,支持 2200μF 及以上大输出电容启动;
- 逐周期峰值限流保护:SW 引脚峰值电流限制 2A(典型 1.7A),过流时立即关断开关,避免芯片损坏,长时间过流触发 OTP;
- 可调输出过压保护(OVP):仅 ESOP8 封装具备,OVP 引脚电压 > 1V 触发保护、0.9V 恢复,通过外部分压电阻设定阈值,建议为正常输出电压的 1.3~1.5 倍,防止 LED 灯珠断开过压损坏芯片,升压模式下 OVP 分压比最大不超过 59:1;
- 输入欠压锁定(UVLO):输入上升阈值 3.0V、下降阈值 2.6V,低压时关闭输出,防止误启动;
- 热关断保护(OTP):结温 150℃触发关断,120℃恢复(带 30℃迟滞),防止高温损坏,保证工作结温≤125℃;
- 最小导通时间限制:内置 120ns 最小导通时间,避免高频下开关异常。
二、关键电气参数(典型值,T_J=25℃,VIN=12V)
| 特性类别 | 参数项 | 规格值 | 单位 |
|---|---|---|---|
| 输入特性 | 静态工作电流 | 180 | μA |
| 关机电流 | 10 | μA | |
| UVLO 上升 / 下降阈值 | 3.0/2.6 | V | |
| 开关特性 | 低侧 MOS 导通电阻 | 350(330~410) | mΩ |
| 开关频率 | 1.2(1.05~1.35) | MHz | |
| SW 峰值限流 | 1.7(1.5~2.1) | A | |
| 最小导通时间 | 120 | ns | |
| 基准与调光 | 采样基准压差 | 0.2(0.195~0.205) | V |
| 模拟调光电压范围 | 0.6~1.2 | V | |
| PWM 调光频率范围 | 100~100000(63042) | Hz | |
| 保护特性 | OVP 触发 / 恢复电压 | 1.0/0.9(ESOP8) | V |
| 热关断 / 恢复温度 | 150/120 | ℃ |
三、引脚功能(SOT23-5/ESOP8 双封装)
| SOT23-5 引脚 | ESOP8 引脚 | 引脚名称 | 核心功能 |
|---|---|---|---|
| 1 | 3/4 | SW | 内部功率开关节点,外接功率电感、肖特基二极管 |
| 2 | 1/2 | GND | 接地引脚,功率回路与信号地共地,多引脚接地提升散热 |
| 3 | 8 | EN | 调光 / 使能引脚,模拟 / PWM 调光输入,非调光需分压至 1.2V~6V |
| 4 | 6 | CSN | LED 电流检测引脚,外接采样电阻,与 OUT (VIN) 形成 0.2V 基准压差 |
| 5 | 5 | OUT(VIN) | 电压检测 / 连接点,降压模式为输入检测点,升压 / 升降压为输出连接点,外接采样电阻另一端 |
| - | 7 | OVP | 过压保护引脚(ESOP8 专属),不使用需接地,外接分压电阻设定保护阈值 |
| - | 测试脚 | - | 芯片内部测试引脚,需接地 |
封装差异:SOT23-5 无 OVP 引脚,无 LED 开路保护,升压模式推荐选用 LGS63032B6;ESOP8 带 OVP 引脚,支持过压保护,升压 / 升降压模式必须使用 ESOP8 封装。
四、核心设计要点
1. 输出恒流值设定
输出电流由 OUT (VIN) 与 CSN 的基准压差 0.2V 和外部采样电阻RSENCE决定,核心公式:
IOUT=RSENCE0.2(A)
原厂推荐快速配置(精度 ±3% 内):
| 目标输出电流 | RSENCE阻值 | 实际输出电流 | 设定误差 |
|---|---|---|---|
| 10mA | 20Ω | 10mA | 0% |
| 100mA | 2Ω | 100mA | 0% |
| 200mA | 1Ω | 200mA | 0% |
| 400mA | 0.5Ω | 400mA | 0% |
| 800mA | 0.25Ω | 800mA | 0% |
2. 调光电流计算
(1)LGS63040 模拟调光(0.6V≤V_EN≤1.2V)
输出电流随 EN 引脚电压线性变化,公式:
IOUT=0.6×RSENCE0.2×(VEN−0.6)
VEN>1.2V时,输出电流为设定最大值。
(2)LGS63042 PWM 调光(0%≤D≤100%)
输出电流由 PWM 信号占空比决定,公式:
IOUT=RSENCE0.2×D
其中D为 PWM 占空比,推荐 PWM 频率≥120Hz 避免肉眼屏闪。
3. OVP 过压保护阈值设定(仅 ESOP8 封装)
通过 OVP 引脚外接分压电阻R1(上拉)、R2(下拉)设定,核心公式:
VOUTOVP=(1+R2R1)×1(V)
注意:升压模式下分压比1+R1/R2≤59:1,保护阈值建议为正常输出电压的 1.3~1.5 倍。
4. 关键外围元器件选型
| 器件名称 | 选型要求 | 典型值 |
|---|---|---|
| 输入电容(CIN) | X7R/X5R 陶瓷,耐压≥2 倍最大输入电压,≥4.7μF,就近贴装 VIN/GND 引脚 | 4.7μF/100V |
| 输出电容(COUT) | X7R/X5R 陶瓷,耐压≥输出电压,≥10μF;PWM 调光建议用钽电容 / 薄膜电容避免啸叫 | 10μF |
| 功率电感(L) | 铁氧体磁芯,降压模式推荐10μH(范围 10~47μH),升压 / 升降压参考 4.7μH;饱和电流大于工作峰值电流 30%~40% | 10μH |
| 续流二极管 | 肖特基二极管,反向耐压≥最大输出电压,峰值电流≥2A,反向恢复时间短 | SS26(60V/2A) |
5. PCB 布局核心规则
- 输入电容就近贴装:CIN 紧贴 VIN 和 GND 引脚,缩短高频电流路径,降低输入噪声;
- 减小 SW 节点敷铜:SW 引脚为高噪声节点,尽量减小敷铜面积,避免电磁辐射,电感、肖特基二极管就近贴装;
- 敏感引脚远离噪声:CSN、EN、OVP 为高阻抗敏感引脚,走线短且远离 SW 节点,必要时做屏蔽处理;OVP 引脚下方 PCB 需铺 GND,禁止走功率或大干扰信号;
- 功率回路宽覆铜:VIN、SW、GND 的功率路径采用大面积覆铜,多 GND 引脚充分接地,减小传导损耗与热应力;
- 散热优化(ESOP8):底部散热焊盘充分铺铜,并打多个过孔连接至底层地平面,提升散热效率;
- 多过孔互连:顶层与电源层 / 地层之间增加过孔数量,减小过孔损耗,提升接地可靠性;
- 拓扑专属布局:升压 / 升降压模式需严格按照参考拓扑布局,保证电感、二极管的连接路径最短。
五、封装与卷装信息
1. 封装规格
- SOT23-5:高度 1.45mm,本体 3.00×2.80mm,引脚间距 0.95mm,超小尺寸,无 OVP 引脚,适配降压模式及小空间布局;
- ESOP8:带底部裸露散热焊盘,本体 6.2×5.8mm,引脚间距 1.27mm,含 OVP 引脚,散热能力强,适配升压 / 升降压、大电流及需要过压保护的工况。
2. 卷装规格
| 器件型号 | 封装 | 每卷数量 | 卷盘直径 | 卷宽 | PIN1 象限 | 丝印标识 |
|---|---|---|---|---|---|---|
| LGS63040/42 | SOT23-5 | 3000pcs | 180.0mm | 8.4mm | Q3 | 63040/63042 |
| LGS63040/42 | ESOP8 | 4000pcs | 330mm | 12mm | Q1 | 63040YX/63042YX(YX 为出厂信息) |
六、典型应用场景
- 智能调光 LED 灯:吸顶灯、筒灯、射灯,适配输入电压多变的家居 / 商业照明;
- 宽范围 LED 灯驱:车载 LED 灯、工业 LED 指示灯,兼容车载 / 工业不同供电电压;
- 便携 LED 设备:电池供电的 LED 手电筒、露营灯,适配电池电压随电量变化的场景;
- 定制化 LED 模组:需要降压 / 升压灵活切换的 LED 模组,单芯片简化设计。
