XPM6136
4MHz, Synchronous, 2.3V to 5.5V, 6A Ultra-Thin Power Module
¥50.00
您一共省了
库存 1000 件
最小起订量：10 片
注册或登录以查看详细价格
温馨提示：
- 近期每日库存、价格波动较大，如您需大批量采购，请提前与我司销售人员或客服联系。
- 如您有长期大量需求，可以联系我司销售人员或客服改价。谢谢！
其他信息
| 商品封装 | LGA-24 (4mmx6m m) |
|---|---|
| 包装方式 | 编带 |
| 商品目录 | DC-DC电源模块 |
| 功能类型 | 降压型 |
| 工作电压(V) | 2.3~5.5 |
| 输出电压(V) | – |
| 开关频率(KHz) | 4000 |
| 工作温度 | -40℃~+105℃@(TJ) |
| 同步整流 | 否 |
| 输出通道数 | 1 |
| 拓扑结构 | 降压式 |
| 静态电流(Iq) | 150uA |
| 开关管(内置/外置) | 内置 |
| 输出类型 | 可调 |
| 输出电流(A) | 6 |
| 最小包装(pcs) | 2500 |
点击下面链接进入规格书查看页面
新际 XPM6136 & XPM82130 集成电感降压电源模块
新际 XPM6136 与 XPM82130 均为高集成度同步降压电源模块，内置电感与功率 MOS 管，采用小尺寸 LGA 封装，搭载先进 CoT 控制拓扑，兼具高效率、优异的瞬态响应与完善的保护机制，大幅简化电源设计并节省 PCB 空间，分别适配中大功率低压输入、中小功率宽压输入场景，覆盖工业、通信网络、存储设备等多领域供电需求，均满足宽温工作要求且符合环保标准。

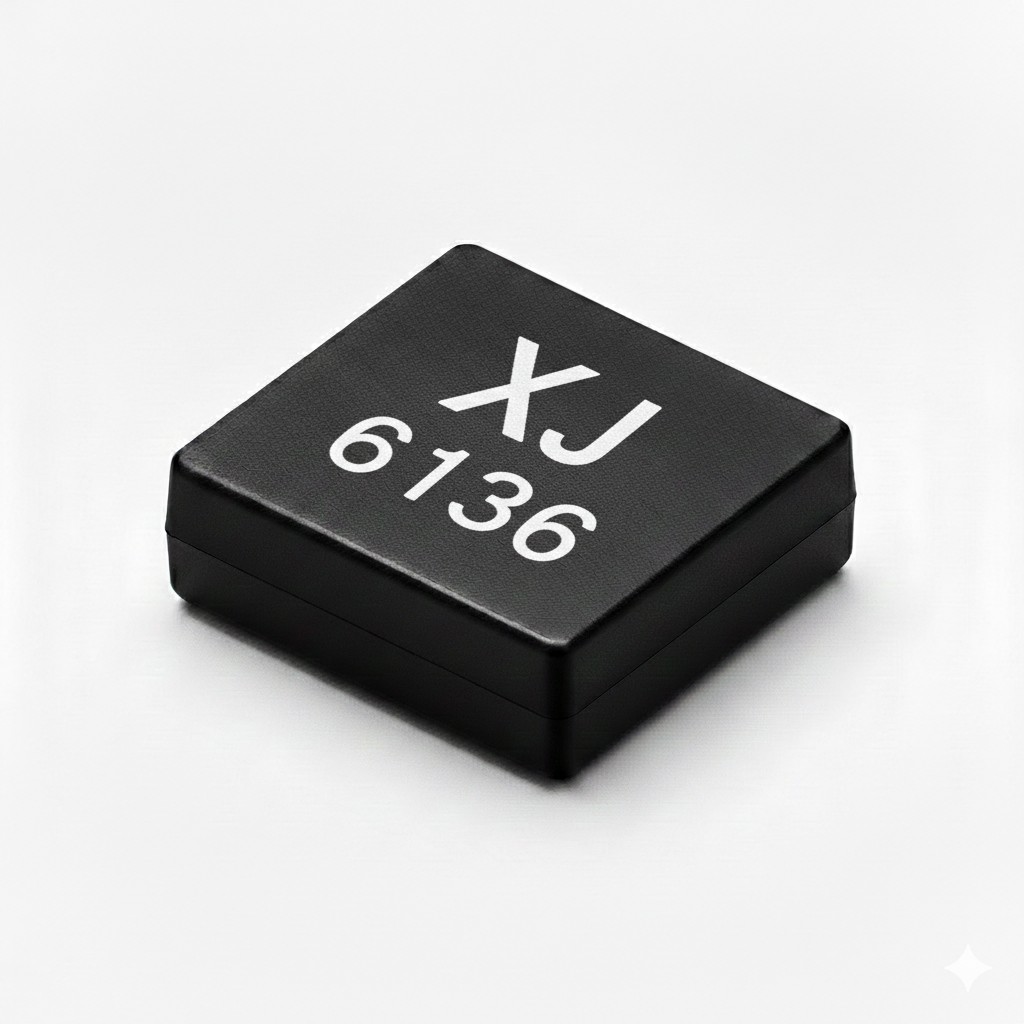

一、XPM6136 4MHz 6A 超薄降压电源模块
XPM6136 是一款 4MHz 高频、2.3V~5.5V 低压输入、6A 大电流输出的全集成超薄降压电源模块，采用 LGA-24 封装，专为大电流低压供电场景设计，具备 100% 占空比、主动放电等特色功能，瞬态响应快、电压调节精准，适用于 FPGA 供电、光模块、电信及工业设备等场景。
核心特性
- 低压大电流，输出灵活：输入 2.3V~5.5V，连续输出电流达 6A，输出电压可低至 0.5V 且灵活可调，内置 PMOS/NMOS 导通电阻仅 12mΩ/7.5mΩ，导通损耗低；支持 100% 占空比模式，低压差下仍能稳定供电。
- 高频高集成，超薄封装：固定 4MHz 高频开关，有效减小滤波元件尺寸；LGA-24 封装仅 4mm×6mm×1.6mm，全集成电感、功率管与控制电路，外部元器件需求少，适配高密度 PCB 设计。
- 高效节能，功耗极低：轻载自动进入 PFM 节能模式，无负载静态电流仅 40μA，关断电流低至 3μA，大幅降低轻载与待机功耗；全电压输入范围内效率表现优异。
- 精准控制，瞬态响应优异：搭载先进恒定导通时间（COT）控制拓扑，负载与电压调整率表现出色，反馈参考电压 500mV（±5mV），调节精准；支持预偏置启动，避免上电浪涌。
- 完善功能，状态可控：内置 3ms 软启动，限制上电涌流；配备开漏极 PG 电源良好引脚，实时监测输出状态，过流 / 过温 / 短路时及时反馈；EN 使能引脚控制启停，悬空时由 2MΩ 下拉电阻关断，关断后主动放电（17Ω 放电电阻）。
- 全面保护，高可靠：集成过流、短路、热关断保护，峰值过流保护阈值 9A，结温 150℃触发热关断，130℃恢复，故障时进入打嗝模式，保护后自动重启；ESD（HBM/CDM）防护均达 2000V，工作结温 - 40℃~125℃。
关键参数
- 欠压锁定：上升阈值 2.0V，200mV 迟滞，防止输入电压波动启停；
- 热性能：结到环境热阻 23.93℃/W，结到外壳 7.66℃/W，散热效率优异；
- 最小包装量：2500pcs / 卷，适配自动化贴片。

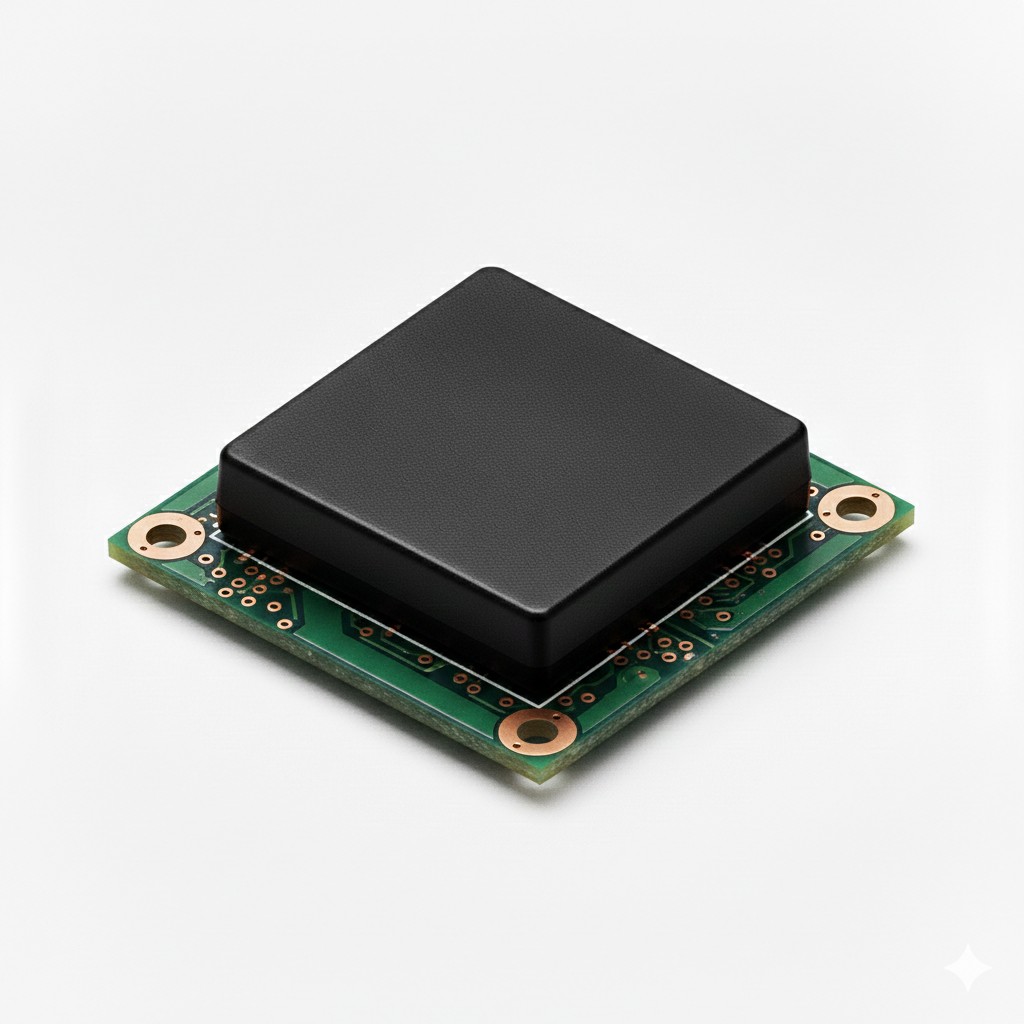

二、XPM82130 17V 3A 宽压降压电源模块
XPM82130 是一款 4.5V~17V 宽压输入、3A 连续输出的集成电感降压电源模块，采用 3mm×2.8mm×1.4mm 超小 LGA 封装，搭载先进 CoT 控制拓扑，专为宽压供电场景设计，兼具小尺寸、宽适配、高可靠的特点，适用于工业设备、电信网络、固态硬盘等中小功率宽压供电需求。
核心特性
- 超宽电压，适配性强：输入电压覆盖 4.5V~17V，输出 0.9V~6V 连续可调，3A 连续输出电流，满足多场景宽压供电需求；内置高压侧 / 低压侧 MOS 管导通电阻 85mΩ/35mΩ，兼顾耐压与损耗。
- 极致小型化，高集成：3mm×2.8mm×1.4mm 8 引脚 LGA 封装，行业超小尺寸，全集成电感、同步降压转换器与控制电路，无需外置电感，大幅节省 PCB 空间；外露散热焊盘接地焊接，提升散热效率与机械可靠性。
- 高低载高效，低功耗：2MHz 固定 PWM 模式，轻载自动进入节能模式，无负载静态电流 40μA，关断电流仅 1.5μA（典型值），宽负载范围内保持高效率；适配电池供电与宽压工业电源场景。
- 先进控制，性能稳定：搭载先进 CoT 控制拓扑，负载瞬态响应快，输出电压调节精准；反馈参考电压 800mV（±15mV），负载 / 电压调整率优异，电磁干扰低。
- 可编程控制，状态监测：支持可编程软启动，通过 SS 引脚外接电容设置输出上升时间，限制涌流；配备 PG 电源良好引脚，实时反馈输出状态，未使用时可悬空；EN 引脚控制启停，内置 400kΩ 下拉电阻，也可外接电阻调整欠压锁定阈值。
- 宽温高可靠，全面保护：集成欠压锁定（4.2V 上升 / 3.8V 下降，400mV 迟滞）、过流（3.6A 典型值）、热关断（160℃触发 / 140℃恢复）保护，有效防止芯片损坏；工作温度 - 40℃~125℃，ESD（HBM/CDM）防护分别达 2000V/1000V，适应复杂工业环境。
关键参数
- 热性能：结到环境热阻 50.2℃/W，结到外壳 8.6℃/W，散热表现优异；
- 使能逻辑：高电平≥0.9V 使能，低电平≤0.33V 关断，0.5V 迟滞；
- 最小包装量：3000pcs / 卷，符合欧盟 RoHS 标准，无铅工艺。
三、两款产品核心差异与选型参考
| 特性 | XPM6136 | XPM82130 |
|---|---|---|
| 输入电压范围 | 2.3V~5.5V（低压） | 4.5V~17V（宽压） |
| 连续输出电流 | 6A（大电流） | 3A（中小电流） |
| 开关频率 | 4MHz（高频） | 2MHz |
| 封装尺寸 | 4mm×6mm×1.6mm（LGA-24） | 3mm×2.8mm×1.4mm（8Pin LGA） |
| 输出最低电压 | 0.5V | 0.9V |
| 特色功能 | 100% 占空比、主动放电 | 可编程软启动、宽压适配 |
| 适用场景 | FPGA、光模块、大电流低压供电 | 工业设备、电信网络、固态硬盘、宽压供电 |
四、共同应用领域
两款模块均适用于工业设备、电信 / 数据通信设备、网络终端，XPM6136 侧重大电流低压供电场景（如 FPGA、服务器、光模块），XPM82130 侧重宽压中小功率供电场景（如固态硬盘、工业控制、基站辅电），均为同步降压集成模块，大幅简化电源设计，提升产品集成度与可靠性。
